一、公路无线监控应用

    高速公路收费监控系统主要是对收费站通过的车辆类型、收费员的操作过程以及收费过程中的突发事件、特殊事件进行监控和记录。收费站无线监控系统包括:收费站系统、监控分中心系统、交通管理中心系统。
临时性车辆检查主要是应对特殊事件在公路上设定的临时检查点,一般由车载和单兵组成,采集来往车辆的视频信息,实时回传到就近的控制中心
    1、高速公路收费站卡口无线监控系统
    2、高速公路无线巡航与执法监控系统


二、铁路行业无线应用
1、铁路车站内部无线联网系统
     铁路系统部门众多、地点分散、现场环境复杂,建立无线网络系统,不仅可以实现铁路各重点区域的远程无线联网完成业务数据的实时传输与交互,且可以实现对全部重点区域现场,如当地的道口、货场、车站和铁路沿 线环境的实时视频监控,便于及时发现安全隐患,保障运行安全。


2、铁路多远业务无线系统
     (1)龙门吊监控系统
         龙门吊(集装箱起重机)在一段长度为100米左右的铁轨上来回运行、装卸货物,如果采用有线的方式为每一台龙门吊布线,搭建检测系统显然不实际,因为网线的束缚,会影响货物的装卸。通过无线网络可以将龙门吊实时的运行情况反馈给监控中心。


      (2)铁路沿线货场无线监控系统
          铁路货场一般分为两种:固定的车站货场和铁路沿线临时货场。利用无线局域网的安装快捷、无须架设网线电缆、支持移动计算等优势,建立货场无线监控系统,可以实现无线定点监控与车载无线监控,系统将极大地完善货场的安防管理。




       (3)铁路货场数据传输系统
           货场工作人员需要录入货物流通、库存等信息,采用COMMSEN(科讯) 电信级无线AP对整个货场进行无线覆盖后,工作人员就可以利用支持IEEE802.11a/b/g/n传输标准的条形码扫描仪录入货物信息,同时通过无线网络传回办公调度中心。



     (4)铁路货场防火无线视频监控系统
          鉴于某些货场(如木材货场)防火系统的重要性,管理部门提出建设货场全方位监控系统,对货场各区域进行实时全天候监控。
     (5)人员巡检轨迹监控
          铁路货场为了实现对车辆的实时检查,在一条长度1KM,宽带50米的八轨道铁路上采用多套WIFI系统,完成区域的无线覆盖,工作人员通过手持PDA或者其他的终端可以实时的把巡检的结果上传到控制中心,另外为了加强对巡检人员的管理,系统还要求能实现对巡检人员行走轨迹的实时监控。


      (6)铁路油库货场无线监控系统
3、列车车厢无线监控方案
     在车厢内架设无线网桥/AP,配合数字视频设备可以将车厢内的图像实时地传送至列车长和乘警的办公车厢,通过这里的计算机可以实现各个车厢图像的监控、记录和回放。


4、机车运行数据传输系统
      如今火车上开始安装类似“黑匣子”的设备——机车运行数据记录仪,记录着每次行程机车的运行状况。但是为确保安全,机车回到机务段以后会切断电源。工作人员需要带着粗重的UPS和手提电脑登上机车将机车运行数据记录仪里的数据拷贝出来。利用无线AP对整个机务段进行无线覆盖以后,机车里的运行数据可以通过无线网络在机车完全停止前传送至办公调度中心。


5、站前广场与候车大厅智慧WIFI热点应用

     智慧WIFI热点网络系统可能实现

    (1)能够统一管理,并且形成可管理的位置标识列表,更易维护。

    (2)漫游切换。

    (3)多种认证上网方式(手机短信、微信、QQ、微博等)。

    (4)实现铁路务业宣传推送。

    (5)问卷与留言互动。

    (6)形成新型的“铁路传媒”广告与业务载体。

隧道无线应用
隧道建设中为了加强施工及施工管理周边设施有效的管理,需要将视频图像及数据信息实时的传输到距离现场的管理中心,管理中心再上传图像到施工管理指挥部。
当前现实的隧道建设主要分为铁路隧道、公路隧道、地铁隧道等多种,隧道监控与常规的监控系统相比的特点
1、空间狭窄,对设备和天线的尺寸有要求
2、封闭的狭窄空间电磁波的隧道效应
3、拐弯太多,影响传输距离
4、供电问题
实例分析

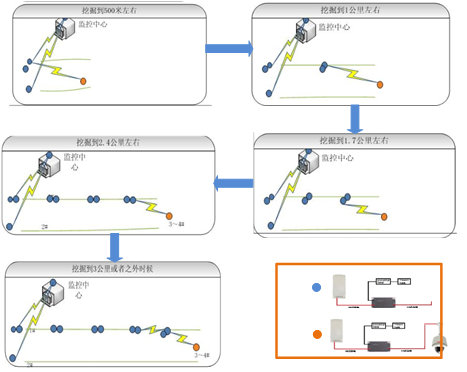

某公路部门要建一套长约3公里的隧道,在建设过程中设置移动的视频系统实时监测建设的过程,视频点随着建设的进程向前移动。控制中心设置在隧道附近2公里处。在隧道的入口处架设一套COMMSEN(科讯)无线网桥作为中继点中转隧道的视频信号传到监控中心,随着建设的进行在隧道中架设多级中继,逐级中转隧道内的视频信号
