电力系统数字无线检测系统的组建意义
1、防灾:实现的电力塔和电力线的无线远程监控,实时发现险情,及时排除。
2、减灾:灾情发生时,实时、形象的提供灾害情况,为控制中心的救灾决策提供科学客观的依据,方便统一部署和调度。
3、高效:提高工作效率,降低成本。
4、为电力网络智能化奠定基础:所有的铁塔可以安装环境监测系统,通过无线传输实现电力线路的智能管理和控制。
系统功能
1、远程监控
      远程实时监控是最基本需求。在输电线路铁塔上设置监控摄像头,对铁塔和周边传输线缆进行视频监控。通过无线网络将每个站点用高清晰度实时图像传输到控制中心,控制中心大屏幕显示所有站点的实时图像。图像为标清格式,具体查看时点击变为2-8Mbps 码流的高清图像。相关人员不必亲自到现场就可了解到最真实最直接的第一手资料。
2、无线智能巡查
      巡查人员在每个铁塔下可无线接入到系统网络,将所有的数据通过智能终端传输到控制中心。通过无线定位和图像监控,控制中心可以实准确的了解巡查人员的当前位置和情况,增加巡查人员的安全性。
3、电力抢修
      某段线路发生故障,进行抢修时可利用无线网络实现:
    (1)可以根据需要将抢修点的监控图像分辨率提高到 2-8Mbps,远程观测抢修现场状况。
    (2)提供无线传输通道,抢修点和控制中心的实时沟通,提高效率。
    (3)中心点可以对多个抢修点之间的工作统一协调调度。
4、应急指挥
      如果发生雨雪灾害,某铁塔倾倒时:
    (1)在合适的位置建立应急站,应急站接入到电力系统内部的有线网络。
    (2)应急站可以连接到任意一个铁塔站点,通过该站点依然可以将线路上其余铁塔站点图像和数据传输到控制中心。
5、工地监控

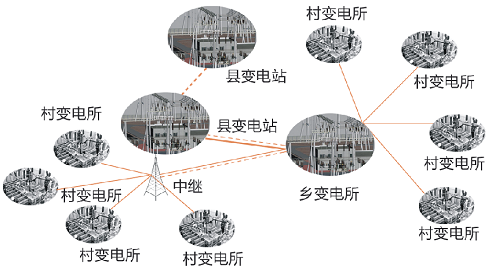

      输电线路建设初期,使用无线网络监控工地,实时掌握进展情况,增加工程施工安全性,发现问题及时纠正和救援。输电线路及铁塔远程监控无线数字监控系统由中心基站和多个监控点构成。中心基站与各个监控点间一般以点对多点的连接方式,构成无线网络系统,实现图像、数据信息的传输。监控前端构成:无线设备监控前端采用全数字网络球机,配备报警传感器和语音对讲设备可以实现远程异常报警和音视频远程协助处理故障等功能。

监控中心构成:监控中心由无线网络传输设备、交换设备、存储设备、电视墙、控制设备、音视频对讲设备等。




变电站内设备运行监控
电力行业无人职守机房无线监控系统主要是对机房设备(供配电系统、UPS电源、空调、消防系统、保安门禁系统等)的运行状态、设备运行环境等进行实时监控并记录历史数据,实现对电力机房远程遥控管理功能,使电力行业机房监控达到无人或者少人职守,为机房的高效管理和安全运营提供有力的保证。
系统可分为三个部分:前端采集处理部分、数据传输部分及后端监控管理部分。三者有效的结合,保证了该系统能够实时、快速、准确的将变电站的图像和数据回传到监控中心。
